fanuc主軸編碼器的損壞，大多是傳感器部分損壞而致。我公司根據客戶的需求，專門為fanuc主軸編碼器 而開發的一款部件，該產品選用日本進口------芯片組裝而成，輸出 及管腳排列與產品相同，---于fanuc主軸編碼器a20b-2003-0311、a20b-2003-0310、a20b-2003-024等系列型號產品的 更換，只需將原產品損壞的取下，更換我公司的部件，編碼器即可正常使用。目前國內數家fanuc伺服電機 部采用該部件 fanuc主軸編碼器，---降低了更換主軸編碼器的成本，實現客觀收益。
◇ 測速范圍寬，具有判向功能 ◇ 齒輪轉速和轉向檢測
◇ 無接觸測量 ◇ 角度編碼
◇ 靈敏度高， 幅度與速度無關 ◇ 伺服馬達轉速和轉速的檢測
◇ 堅固塑性外殼 ，體積小巧 ◇ 針織機針位置檢測
◇ 抗干擾能力強 ◇ 數控機電機轉速轉向監測
主軸編碼器也稱磁敏旋轉傳感器，磁敏編碼傳感器內部裝有與齒輪模數相對應的兩組或三組磁敏電阻芯片，芯片背面裝有提供偏置磁場的磁鋼，使用時傳感器和齒輪需正確安裝。齒輪轉動時，會引起編碼器兩組或三組芯片背面磁場發生變化，從而使傳感器輸出兩路或三路正弦波。自動控制中通過分析這些正弦波 可檢測電機等部件的運動參數。

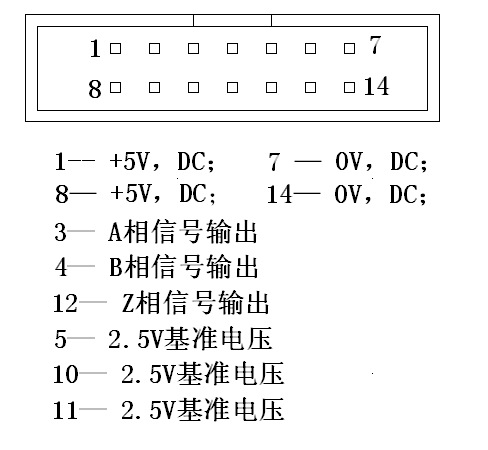

本產品采用14針插頭輸出，各針腳定義如下：

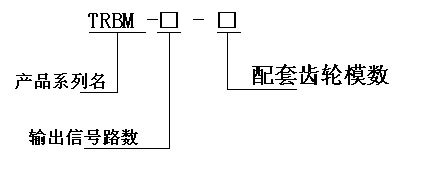

產品型號
trbm-2-04
trbm-3-04
額定工作電壓vin
≤5v，dc
≤5v，dc
輸出偏移電壓,at vin
25℃，δ=∞
≤120 mv
≤120 mv
輸出幅值voutpp(mv)，25℃δ=0.15mm,
＞300mv
＞300 mv
響應頻率fc
0-100khz
0-100khz
相位差
90&plun;5°
90&plun;5°
齒輪模數
0.4
0.4
工作溫度
-40～120℃
-40～120℃
◇ 檢測面表面禁止擠壓、碰撞、劃傷，否則容易損壞 ；
◇ 齒輪圓周齒面必須正對準傳感器敏感頭的中心線，z相一邊的齒輪可以去掉一個齒或者只留下一個齒來獲取z相 ；
◇ 傳感器要---固定，敏感頭的檢測面距離齒頂的位置要合適；
◇ 傳感器的使用溫度為-40～120℃，超出此范圍影響使用壽命；
◇ 傳感器的額定工作電壓為5v以下，切勿過壓使用。
磁敏旋轉傳感器也稱主軸編碼器的一個重要應用是增量式磁敏編碼器,磁敏旋轉傳感器與配套齒輪精密安裝配合后,輸出 經 采集轉換線路處理即可得到 準的增量式編碼器 .此種編碼器的 特點是可高速測量, 轉速可達到20萬轉.此種傳感器已經廣泛應用到高速主軸電機上 ,替代fanuc a20b(a20b-2003-0311等型號)系列主軸編碼器。

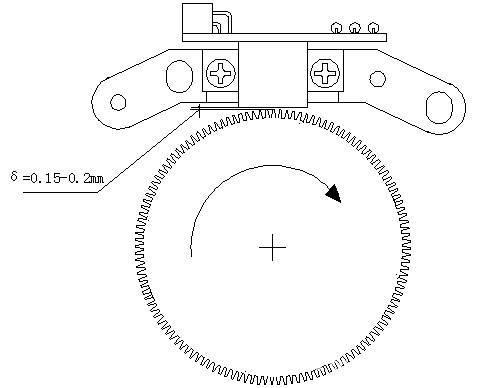

主軸編碼器實際應用圖片 磁敏編碼傳感器應用示意圖

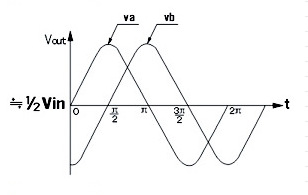

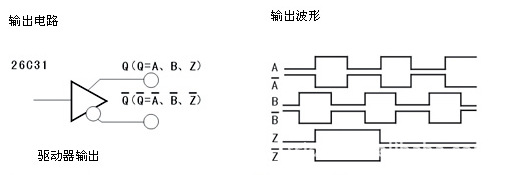

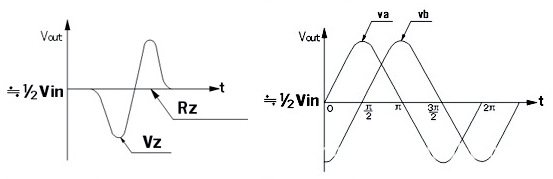

輸出波形圖
